Значения tgd изоляции обмоток вновь вводимых в эксплуатацию трансформаторов и трансформаторов, прошедших капитальный ремонт, приведенные к температуре испытаний, при которой определялись исходные значения (п. 1.5 РД 34.45-51.300-97.), с учетом влияния tgd масла не должны отличаться от исходных значений в сторону ухудшения более чем на 50%.
Измеренные значения tgd изоляции при температуре изоляции 20°C и выше, не превышающие 1%, считаются удовлетворительными и их сравнение с исходными данными не требуется.
Измерения в процессе эксплуатации производятся при неудовлетворительных результатах испытаний масла (область "риска", п. 25.3.1 РД 34.45-51.300-97.) и (или) хроматографического анализа газов, растворенных в масле, а также в объеме комплексных испытаний.
При вводе в эксплуатацию и в процессе эксплуатации tgd изоляции измеряется по схемам, применяемым на заводе-изготовителе, и дополнительно по зонам изоляции (например, ВН - корпус, НН - корпус, ВН - НН) с подсоединением вывода "экран" измерительного места к свободным обмоткам или баку. В процессе эксплуатации допустимо ограничиваться только измерениями по зонам изоляции.
Результаты измерений tgd изоляции обмоток в процессе эксплуатации, включая динамику их изменения, должны учитываться при комплексном рассмотрении данных всех испытаний.
Измерение tgd обмоток должно производиться при температуре изоляции не ниже:
10 °C - у трансформаторов напряжением до 150 кВ включительно;
20 °C - у трансформаторов напряжением 220-750 кВ,
60 °C - для всех трансформаторов при выполнении оценки влагосодержания твердой изоляции расчетным путем.
Измерение может производится с помощью прибора «Тангенс 2000». Измеритель состоит из трех конструктивно законченных блоков:
- блока управления – генератора (БУ);
- повышающего трансформатора (ПТ);
- блока преобразователя (БП);
и кабелей, предназначенных для соединения между собой блоков измерителя и подключения измерителя к объекту измерений.
Измеритель обеспечивает возможность выполнения измерения параметров изоляции, как по «прямой», так и по «перевёрнутой» схемам измерения (рисунки 5 и 6).

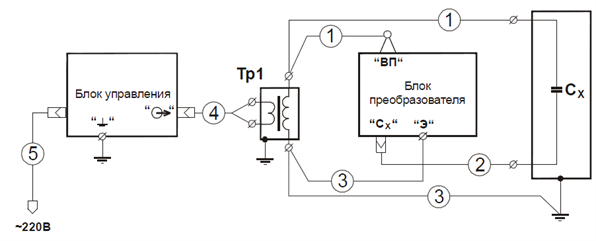

Рисунок 5 – «Прямая» схема измерений
1 – кабель (ВП) РУКЮ.685641.001 (красная маркировка наконечников);
2 – кабель (СХ) РУКЮ.685641.002;
3 – кабель (Э) РУКЮ.685641.003;
4 – кабель (вых. БУ) РУКЮ.685631.017;
5 – кабель подключения блока управления к питающей сети РУКЮ.685631.016;
СХ – объект контроля.

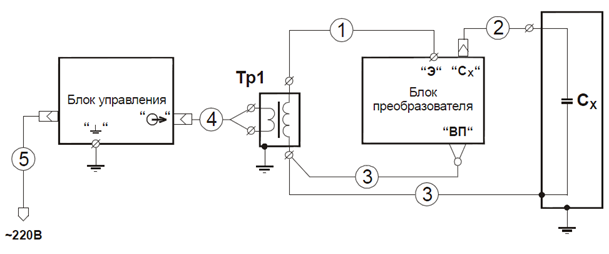

Рисунок 6 – «Перевёрнутая» схема измерений
Измеритель «Тангенс 2000» позволяет измерять параметры изоляции трансформаторов по зонам непосредственно, без выполнения дополнительных вычислений.
